前端 Canvas

线条绘制

suaxi
suaxi
2025-07-07 / 0 评论 / 18 阅读 / 正在检测是否收录...

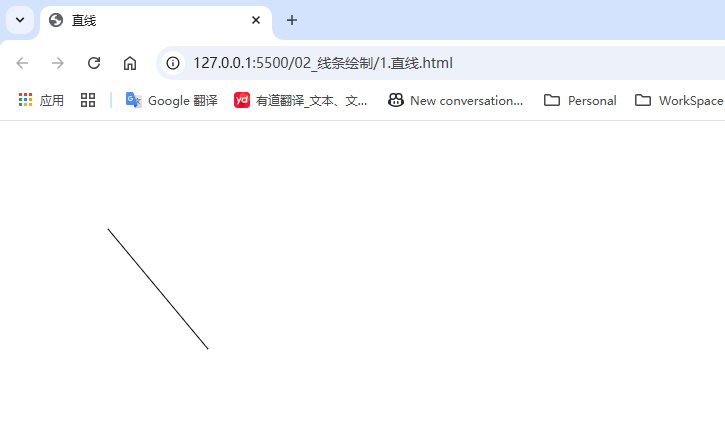

（1）直线

步骤：

  • 使用 moveTO 方法把画笔移动到直线起点
  • 使用 lineTo 方法把画笔移动到直线终点

  • 使用 stroke 方法让画笔绘制线条

    <!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>直线</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 绘制直线
        // 3.1 起点
        context.moveTo(100, 100)
        // 3.2 终点
        context.lineTo(200, 220)
        // 3.3 调用画线的方法
        context.stroke()
    </script>
</body>
</html>

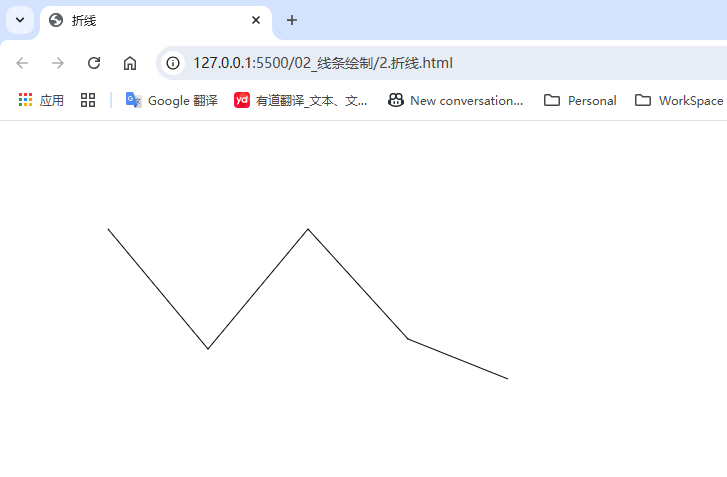

（2）折线

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>折线</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 绘制折线
        // 3.1 起点
        context.moveTo(100, 100)
        // 3.2 使用 lineTo 依次经过转折点
        context.lineTo(200, 220)
        context.lineTo(300, 100)
        context.lineTo(400, 210)
        context.lineTo(500, 250)
        // 3.3 调用画线的方法
        context.stroke()
    </script>
</body>
</html>

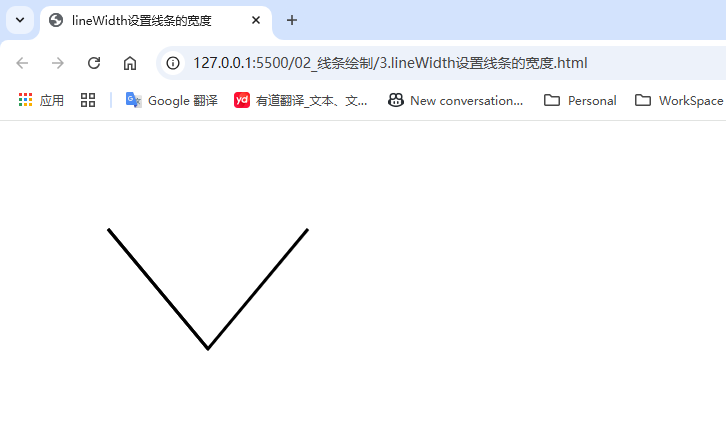

（3）lineWidth 设置线条的宽度

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>lineWidth设置线条的宽度</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 画线
        context.moveTo(100, 100)
        context.lineTo(200, 220)

        // 4.设置线条的宽度（粗细）
        context.lineWidth = 3

        // 5.画线
        context.stroke()

        context.lineTo(300, 100)
        // 注意：画完线之后如果有新的路径，要调用 stroke 方法才会绘制新的路径
        context.stroke()
    </script>
</body>
</html>

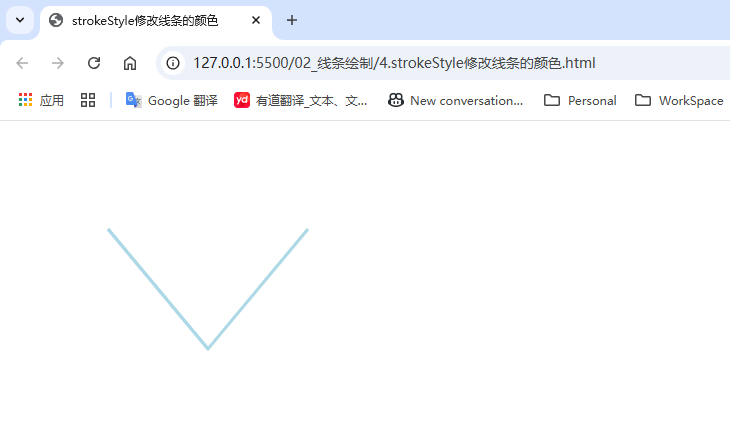

（4）strokeStyle 修改线条的颜色

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>strokeStyle修改线条的颜色</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 画线
        context.moveTo(100, 100)
        context.lineTo(200, 220)

        context.lineWidth = 3

        // 4.修改线条的颜色
        context.strokeStyle = '#add8e6'

        // 5.画线
        context.stroke()

        context.lineTo(300, 100)
        // 注意：画完线之后如果有新的路径，要调用 stroke 方法才会绘制新的路径
        context.stroke()
    </script>
</body>
</html>

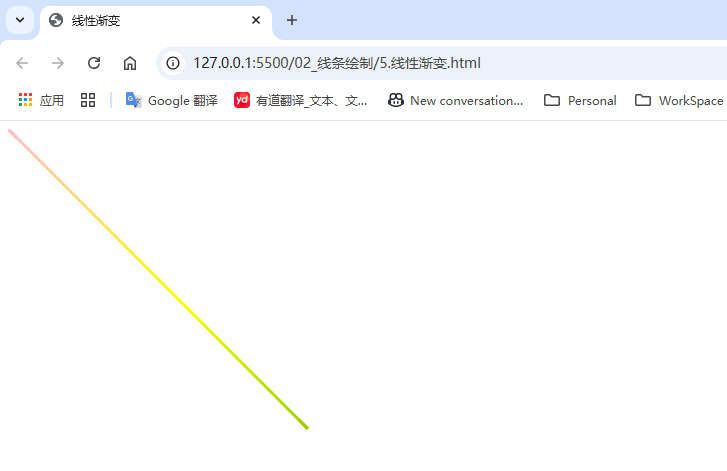

（5）线性渐变

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>线性渐变</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 线性渐变
        // 创建
        const gradient = context.createLinearGradient(0, 0, 500, 500)
        // 从什么颜色开始渐变
        gradient.addColorStop(0, 'pink')
        // 中间
        gradient.addColorStop(0.35, 'yellow')
        // 到什么颜色结束
        gradient.addColorStop(1, 'green')

        // 画线
        context.lineTo(0, 0)
        context.lineTo(300, 300)
        context.lineWidth = 3

        // 将渐变作为线条的颜色
        context.strokeStyle = gradient
        context.stroke()
    </script>
</body>
</html>

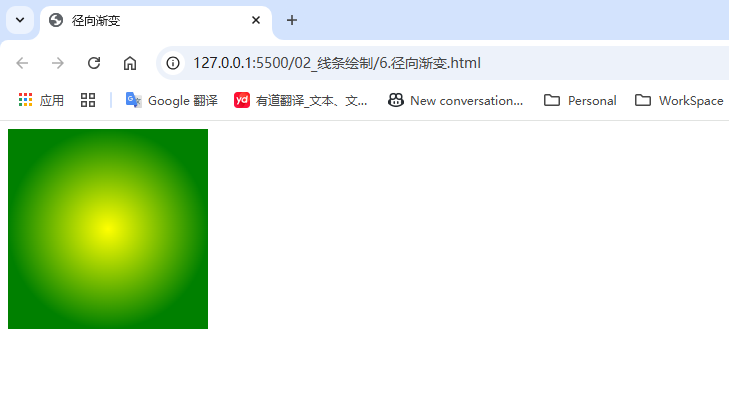

（6）径向渐变

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>径向渐变</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 生成渐变对象
        const gradient = context.createRadialGradient(100, 100, 0, 100, 100, 100)
        // 添加渐变的颜色
        gradient.addColorStop(0, 'yellow')
        gradient.addColorStop(1, 'green')

        // 把渐变赋给画笔
        context.fillStyle = gradient
        context.fillRect(0, 0, 200, 200)
    </script>
</body>
</html>

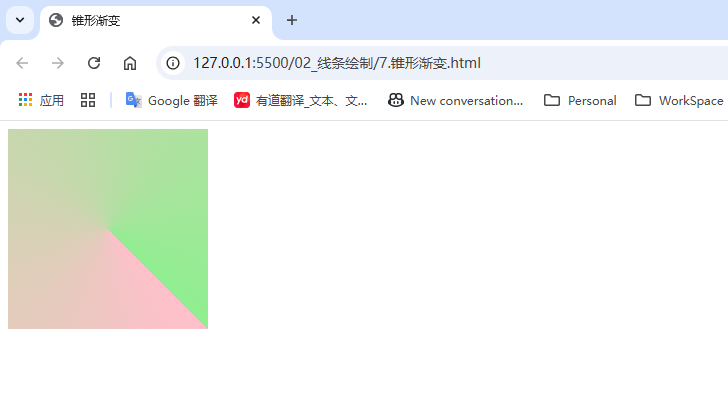

（7）锥形渐变

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>锥形渐变</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 生成渐变对象
        /*
        参数一：弧度
        参数二：渐变中心的 x 轴坐标
        参数三：渐变中心的 y 轴坐标
        */
        const gradient = context.createConicGradient(45 * (Math.PI / 180), 100, 100)
        // 添加渐变的颜色
        gradient.addColorStop(0, 'pink')
        gradient.addColorStop(1, 'lightgreen')

        // 把渐变赋给画笔
        context.fillStyle = gradient
        context.fillRect(0, 0, 200, 200)
    </script>
</body>
</html>

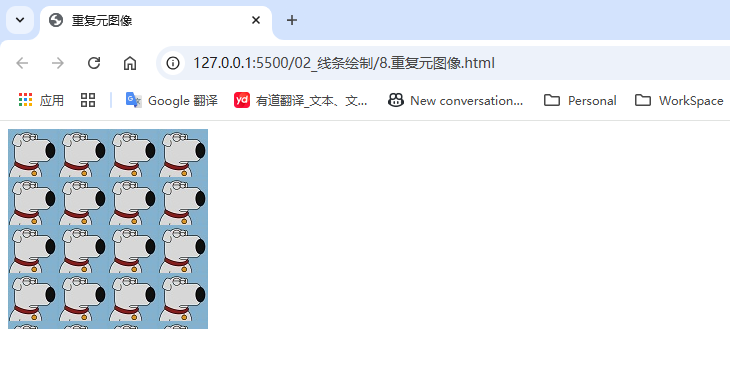

（8）重复元图像

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>重复元图像</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 生成渐变对象
        let img = new Image()
        img.src = './images/test.jpg'

        img.onload = function() {
            // 创建重复元图像对象
            let p = context.createPattern(img, 'repeat')

            context.fillStyle = p
            context.fillRect(0, 0, 200, 200)

        }
    </script>
</body>
</html>

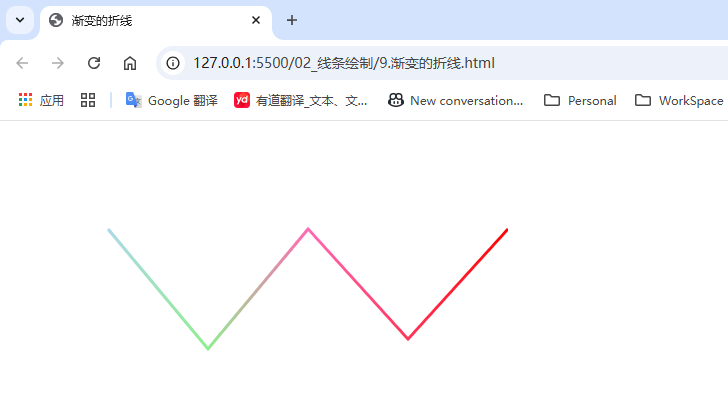

（9）渐变的折线

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>渐变的折线</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 绘制折线
        context.lineWidth = 3

        // 渐变
        let gradient = context.createLinearGradient(100, 100, 500, 100)
        gradient.addColorStop(0, 'lightblue')
        gradient.addColorStop(0.25, 'lightgreen')
        gradient.addColorStop(0.5, 'hotpink')
        gradient.addColorStop(1, 'red')

        // 将渐变赋值给 context
        context.strokeStyle = gradient

        // 3.1 起点
        context.moveTo(100, 100)
        // 3.2 使用 lineTo 依次经过转折点
        context.lineTo(200, 220)
        context.lineTo(300, 100)
        context.lineTo(400, 210)
        context.lineTo(500, 100)
        // 3.3 调用画线的方法
        context.stroke()
    </script>
</body>
</html>

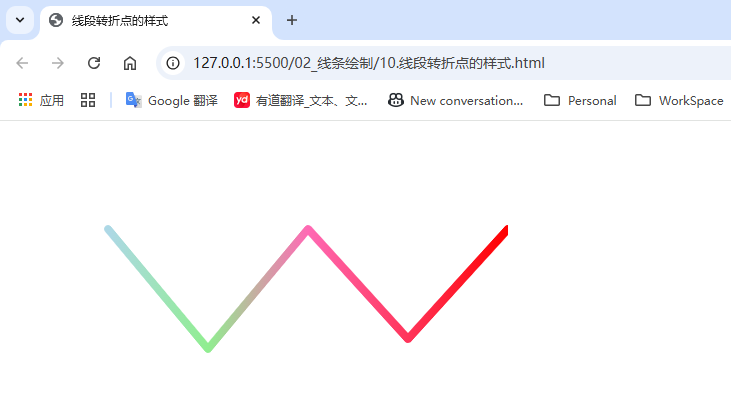

（10）线段转折点的样式

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>线段转折点的样式</title>
</head>
<body>
    <script>
        // 1. 创建 canvas 画布
        const canvas = document.createElement('canvas')
        // 设置宽高
        canvas.width = 500
        canvas.height = 500
        document.body.append(canvas)

        // 2. 获取 context 对象（画笔）
        const context = canvas.getContext('2d')

        // 3. 绘制折线
        context.lineWidth = 8

        // 渐变
        let gradient = context.createLinearGradient(100, 100, 500, 100)
        gradient.addColorStop(0, 'lightblue')
        gradient.addColorStop(0.25, 'lightgreen')
        gradient.addColorStop(0.5, 'hotpink')
        gradient.addColorStop(1, 'red')

        // 将渐变赋值给 context
        context.strokeStyle = gradient

        // 修改线段起点、终点的样式
        /*
        butt 默认值，线条末端呈正方形
        round 圆角
        square 线条末端呈方形
        */
        context.lineCap = 'round'

        // 修改线段转折点的样式
        /*
        miter 默认值，通过延伸相连部分的外边缘，使其相交于一点，形成一个额外的菱形区域
        round 圆角
        bevel 在相连部分的末端填充一个额外的以三角形为底的区域，每个部分都有各自独立的矩形拐角
        */
        context.lineJoin = 'round'

        // 3.1 起点
        context.moveTo(100, 100)
        // 3.2 使用 lineTo 依次经过转折点
        context.lineTo(200, 220)
        context.lineTo(300, 100)
        context.lineTo(400, 210)
        context.lineTo(500, 100)
        // 3.3 调用画线的方法
        context.stroke()
    </script>
</body>
</html>
